Маніпуляційні знаки — це універсальна мова безпеки, яка говорить з вантажниками, водіями, комірниками та приймальниками без потреби в довгих інструкціях. Піктограми на пакуванні попереджають про крихкість, вологу, орієнтацію, обмеження штабелювання, точки підйому та інші умови, від яких залежить збереження товару. Один правильний символ часто рятує партію від пошкоджень, економить час на пояснення та знижує ризик суперечок між постачальником і клієнтом.

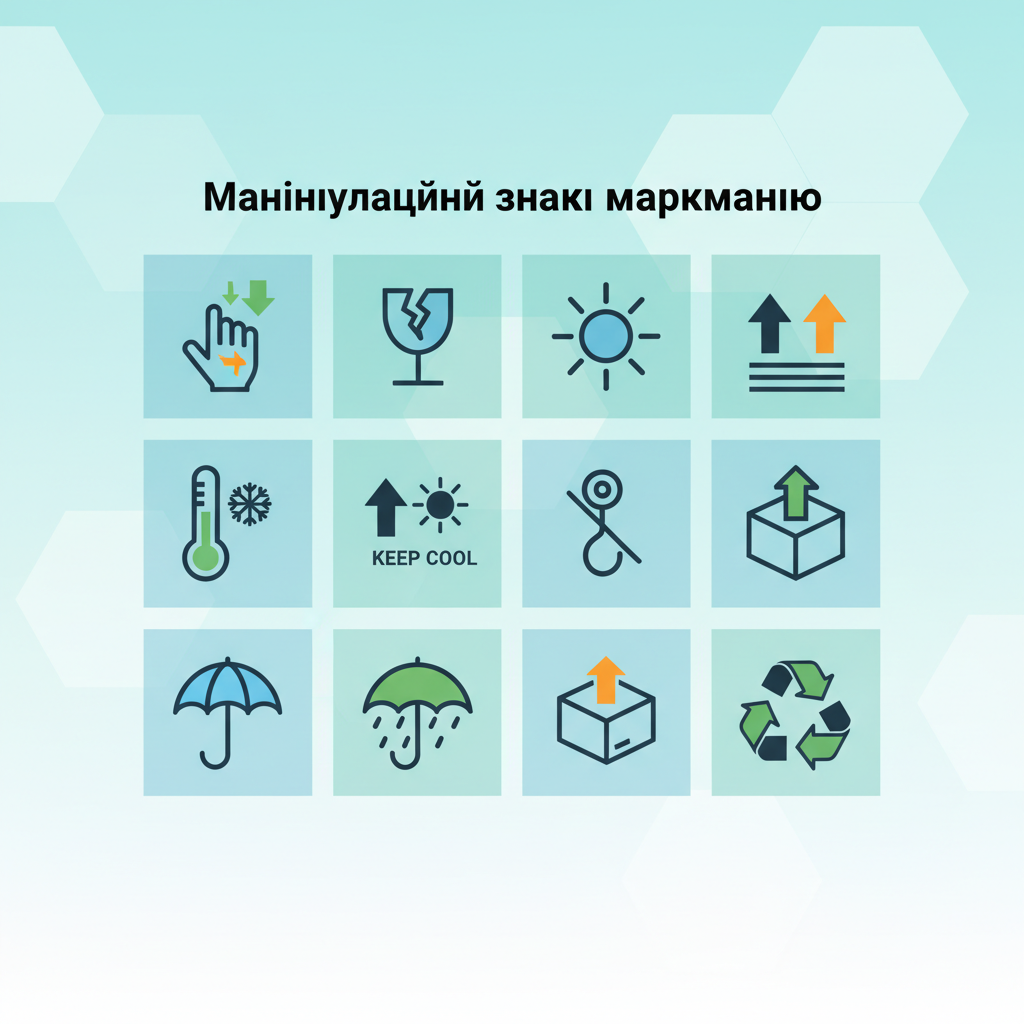

Маніпуляційні знаки маркування — це стандартні графічні символи на тарі та пакуванні, які підказують, як з вантажем треба поводитись під час зберігання, навантаження, транспортування та розпакування. Вони працюють незалежно від мови персоналу, мінімізують людський фактор та допомагають автоматизувати процеси: конвеєр бачить знак — оператор знає дію, а приймальник легко перевіряє умови. Важливо, що піктограми не замінюють технічні інструкції, але доповнюють їх, даючи швидкий сигнал небезпеки чи обмеження. Якщо знак нанесено чітко, на видимих площинах і в достатньому розмірі, він «працює» ще до того, як людина почне читати текстові застереження.
«Знак, якого не помічають, дорівнює знакові, якого немає».
Стандарти і вимоги: коротко і по суті
Більшість піктограм має походження з міжнародних стандартів. Для вантажної тари часто посилаються на ISO 780 (графічні символи для маніпулювання та зберігання) і супутні каталоги символів. Це означає: однакові зображення — однаковий зміст у різних країнах, галузях та ланцюгах постачання. Крім цього, є галузеві рекомендації та внутрішні інструкції компаній, які уточнюють розміри, контраст, розміщення й дублювання знаків на різних сторонах пакування. Прості правила працюють найкраще: контрастний колір, достатня площа символу, повтор на протилежних сторонах, відсутність візуального шуму поруч і сталість стилю у всіх партіях.
Як читати піктограми: принципи та логіка
Щоб не помилятись під тиском часу на рампі чи складі, зручно триматись кількох базових принципів. Дотримання цих правил прискорює завантаження, зменшує пошкодження та робить навчання персоналу простим і наочним.
- Перше враження вирішує дію. Великі, контрастні та повторені знаки на двох протилежних боках бачать усі учасники процесу — від карщика до приймальника. Чим швидше знак «зчитується» поглядом, тим нижчий ризик помилки.
- Орієнтація — пріоритет. Знак «Верх/Це вгору» має стояти прямо і не перевертатись; якщо він перевернутий — це вже сигнал про ризик. Розміщуйте його у верхній частині стінки тари.
- Умови зберігання — поруч із орієнтацією. «Не мочити», «Температурний діапазон», «Берегти від тепла» логічно ставити поряд. Так оператор зразу читає повний набір обмежень.
- Механічні обмеження — ближче до зон маніпуляцій. «Не кидати», «Не штабелювати», «Обмеження шарів», «Не хапати кліщами» доречно наносити там, де люди беруться за вантаж або де стоять вилкові навантажувачі.
- Один символ — одне чітке повідомлення. Краще три зрозумілі піктограми, ніж один «плакат» із дрібними деталями. Надлишок інформації зменшує увагу до головного.

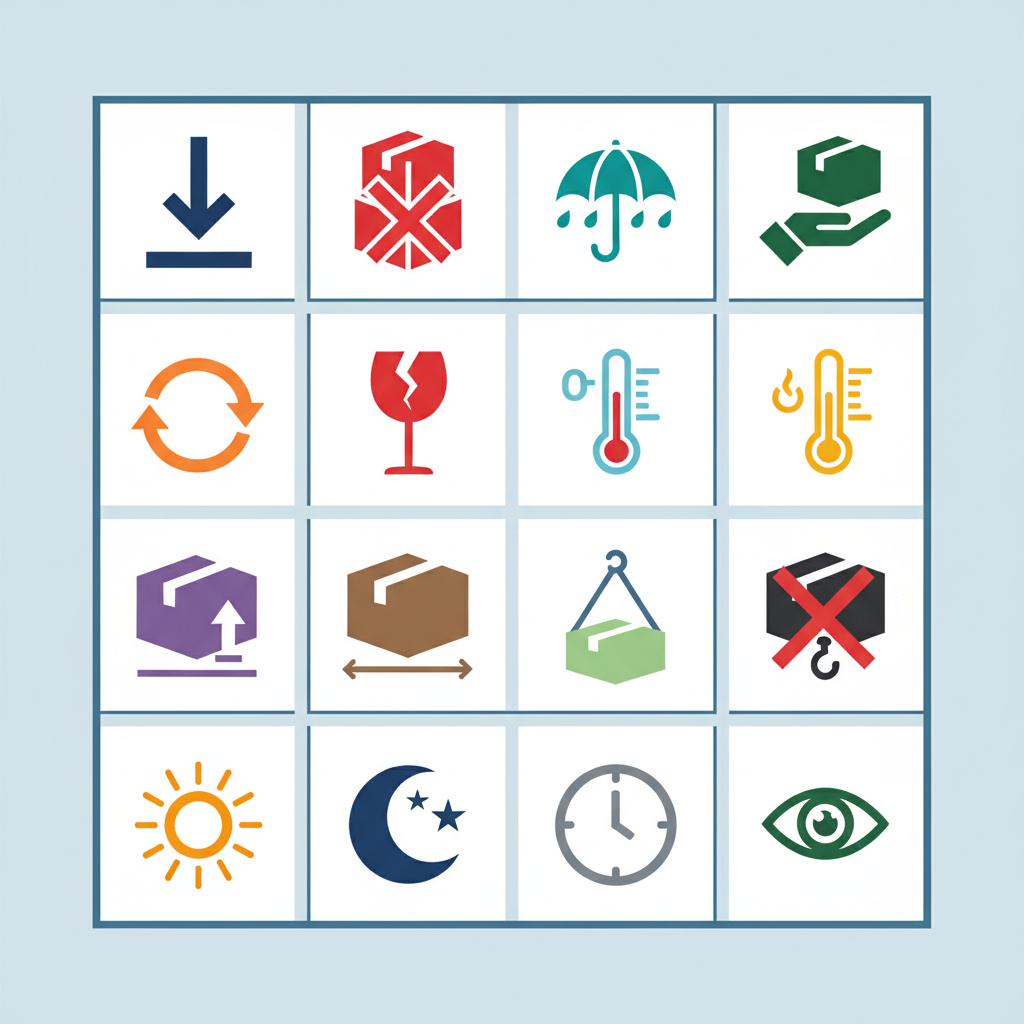

Наочне розкриття значень маніпуляційних знаків
Нижче зібрані найуживаніші піктограми. Для кожного знака вказано суть, де застосовувати та що додати у супровідному тексті (за потреби). Це зручно для навчання, внутрішніх інструкцій і перевірки перед друком наклейок.
- «Це вгору» (стрілки вгору). Піктограма: дві вертикальні стрілки. Значення: тримайте пакування у вказаній орієнтації, не перевертайте. Де: на всіх сторонах великої тари; обов’язково — на двох протилежних. Додатково: ставте поблизу верхнього ребра.
- «Крихке» (скляний келих). Піктограма: келих або тріснутий келих. Значення: обережне поводження, заборона ударів. Де: для скла, кераміки, електроніки, ламп. Додатково: корисно додати «Не кидати» поряд.
- «Берегти від вологи» (парасолька). Піктограма: парасолька з краплями. Значення: не намочувати, берегти від дощу. Де: для вологи-чутливих виробів, картону, тканин. Додатково: захисна плівка, пломби вологи й індикатори.
- «Температурний діапазон» (термометр). Піктограма: термометр зі шкалою. Значення: зберігати у вказаних межах. Де: продукти, фарма, хімія, батареї. Додатково: конкретний діапазон у тексті або на стікері.
- «Не штабелювати» (перекреслене пакування зверху). Піктограма: коробка з іншим предметом зверху, перекреслена. Значення: заборона ставити інші вантажі зверху. Де: крихкі, нестійкі або м’які пакування. Додатково: вкажіть альтернативу — «Ставити в один шар».
- «Ліміт шарів при штабелюванні» (цифра шарів). Піктограма: стопка коробок і число. Значення: не перевищувати вказану кількість шарів. Де: піддони, короби, ящики. Додатково: змінюйте число залежно від пакування.
- «Обмеження маси при штабелюванні» (шкала/вага). Піктограма: ваги або коробка з масою. Значення: не перевищувати навантаження зверху. Де: легке пакування, пінні матеріали. Додатково: вкажіть кілограми.
- «Центр ваги» (мітка-мішень). Піктограма: хрестик або коло з точкою. Значення: балансування при підйомі й фіксації. Де: великогабаритні вироби, техніка. Додатково: поєднайте зі «Стропувати тут».
- «Стропувати тут» (петлі/стропи). Піктограма: стрічки-стропи біля місця підйому. Значення: безпечні точки для підйому краном. Де: важкі ящики, обладнання. Додатково: промаркуйте всі доступні точки.
- «Не використовувати гаки» (перекреслений гак). Піктограма: гак, перекреслений. Значення: підйом гаком заборонений. Де: тари з кришкою, м’яка тара. Додатково: вкажіть дозволений спосіб підйому.
- «Не кидати» (коробка з ударом, перекреслена). Піктограма: коробка і знак удару. Значення: заборона кидання та грубого поводження. Де: будь-яке крихке або чутливе пакування. Додатково: навчіть персонал прийманню без скидання.
- «Не катити/не перекочувати» (перекреслене колесо/циліндр). Піктограма: бочка/циліндр, перекреслені. Значення: заборона перекочування. Де: барабани з обладнанням, електромотори. Додатково: використовуйте візки чи крани.
- «Тримати подалі від тепла» (полум’я/радіація тепла). Піктограма: хвилі тепла або полум’я, віддалені від коробки. Значення: уникайте нагрівання, сонця, печей. Де: фарба, клей, пластики. Додатково: комбінуйте з температурним діапазоном.
- «Захищати від сонця» (сонце і навіс). Піктограма: сонце над пакуванням, іноді з навісом. Значення: уникайте прямого світла. Де: фоточутливі матеріали, гума, фарба. Додатково: накривайте при відкритому зберіганні.
- «Не використовувати вилковий навантажувач тут» (перекреслені вилки). Піктограма: вила навантажувача, перекреслені під коробкою. Значення: заборона підйому з певного боку. Де: неармовані боки, обладнання з низьким кліренсом. Додатково: позначте дозволені точки входу вил.
- «Місце для рокли/візка» (візок біля отвору). Піктограма: ручний візок/рокла біля передбачених місць. Значення: дозволений вхід. Де: піддони з напрямними. Додатково: ставте поряд «Не з іншого боку».
- «Верх важкий/нестійкий» (верх із центром ваги). Піктограма: стрілка ваги вгору або знак нестійкості. Значення: обережне переміщення, фіксація на транспорті. Де: довгі/високі вантажі. Додатково: додайте ремені фіксації.
- «Не стискати/не затискати» (перекреслені кліщі/кламп). Піктограма: кліщовий захват, перекреслений. Значення: заборона бічного стиску. Де: картон без ребер жорсткості, пінні листи. Додатково: тільки піддон або ремені.
- «Тримати сухо і вентильовано» (парасолька + вентиляція). Піктограма: комбінація парасольки та вентиляційних стрілок. Значення: сухе зберігання з повітрообміном. Де: деревина, текстиль, фарба. Додатково: не накривати герметично.
- «Відкривати тут/звідси» (стрілка на край). Піктограма: стрілка до кута/кришки. Значення: місце безпечного відкриття. Де: короби з язичком, ящики з засувом. Додатково: поєднуйте з інструкцією розпакування.
- «Тримати подалі від магнітних полів» (перекреслений магніт). Піктограма: підкова-магніт, перекреслена. Значення: захист від розмагнічення або збоїв. Де: електроніка, носії даних. Додатково: не класти поруч із двигунами.
«Кожна піктограма — це коротка інструкція з безпечного життя вантажу».
Вибір і розміщення знаків на пакуванні
Спершу визначте, що може пошкодити товар: удари, вода, тиск зверху, перевертання, тепло, неправильний підйом. Після цього доберіть мінімальний, але достатній набір піктограм. Уникайте дублювання змісту: наприклад, «Крихке» і «Не кидати» поруч доречні, а от «Не штабелювати» та «Ліміт шарів 1» — фактично одне й те саме, тож краще залишити щось одне у зрозумілому формулюванні.
Розміщення має бути логічним. Символи орієнтації та умов зберігання — у верхній третині бокових стінок. Обмеження штабелювання — на видній висоті на фронтальній і тильній стороні піддона. Заборона на використання вил чи гаків — поряд із зонами входу/підйому. Для довгих і важких вантажів покажіть центр ваги, точки стропування і попередження про нестійкість. Добре працює принцип дзеркала: продублюйте критичні знаки на протилежних сторонах, щоби вантаж не вимагав додаткового обертання на складі для «прочитання».
Типові помилки та як їх уникнути
- Дрібні і бліді стікери. Низький контраст і малий розмір роблять знак «невидимим». Вирішення: мінімальна висота піктограми — така, щоб її читали з 2–3 метрів; використовуйте чорний на білому або білий на чорному.
- Знаки «пливуть» від клею чи стрейчу. Плівка або скотч перекривають зображення. Вирішення: клеїти поверх плівки після обмотки, друкувати на термоусадці або використовувати жорсткі бірки.
- Перевантаження інформацією. Десять знаків на одній стінці зменшують увагу до критичних. Вирішення: лишати 3–5 ключових піктограм та переносити допоміжні на іншу сторону.
- Непослідовність між партіями. Сьогодні — одні символи, завтра — інші. Вирішення: затвердити макети, масштаби та кольори в стандарті компанії і дотримуватися їх.
- Змішання маніпуляційних і небезпечних знаків. Знаки небезпеки (наприклад, ADR) мають інші правила. Вирішення: розводити по різних ділянках поверхні та не «забивати» одне одного.
- Знаки без навчання. Піктограма є, але персонал не знає, що вона означає. Вирішення: короткі інструктажі, плакати на складі, тести для новачків.
Процес впровадження на підприємстві: короткий план
Крок 1. Аудит ризиків і маршрутів. Перевірте, як рухається ваш вантаж: від конвеєра до складу, далі — до транспорту й до клієнта. Визначте етапи з найбільшим ризиком — механічні удари, експедиція під дощем, підіймання краном без стропів, довге очікування на сонці. Цей список підкаже, які піктограми критичні, а які зайві.
Крок 2. Добір набору піктограм. Створіть базовий «пул» знаків для трьох станів: зберігання, транспортування, розпакування. Для кожної групи товарів затвердьте мінімальний набір. Наприклад, для електроніки — «Крихке», «Не кидати», «Це вгору», «Не мочити»; для фарби — «Температурний діапазон», «Тримати подалі від тепла», «Не кидати», «Не штабелювати».
Крок 3. Макет і масштаб. Підготуйте векторні шаблони з єдиними полями, контрастом і розмірами. Перевірте читабельність з відстані і на різних носіях: картон, фанера, пластик, стретч. За потреби додайте короткий текст під символом (наприклад, температуру або кількість шарів).
Крок 4. Друк і нанесення. Оберіть спосіб: наклейки, трафарет, термострічка, прямий друк на коробі, бірка на стяжці. Продумайте, на якому етапі пакування наносите знаки, щоби плівка або ремені їх не перекривали. Зафіксуйте розташування у техкарті пакування.
Крок 5. Контроль і навчання. Перед відвантаженням звіряйтесь зі зразком. На складі вивісьте плакати зі значеннями піктограм та короткими інструкціями. Проводьте періодичні перевірки: чи коректні знаки, чи не зникли під плівкою, чи видно з проходів.
Крок 6. Зворотний зв’язок. Збирайте зауваження від логістів і клієнтів: де знаки «не спрацювали», де їх було замало або навпаки забагато. Оновлюйте внутрішній стандарт і макети хоча б раз на рік.
Практичні приклади застосування
Крихка електроніка
Партія моніторів на піддонах часто страждає від вібрації, ударів і перевертання. Базова комбінація — «Крихке», «Це вгору», «Не кидати», «Не штабелювати». Додайте «Температурний діапазон», якщо взимку можливі мінуси. Розміщуйте символи на фронтальній та тильній сторонах піддона, дублюйте на двох бокових стінках кожного короба. У транспорті використовуйте ремені фіксації та прокладки; піктограма «Верх важкий/нестійкий» попереджає про ризик при різкому гальмуванні.
Фарба й лакофарбові матеріали
Банки та відра бояться тепла, сонця і ударів. Основний набір — «Температурний діапазон», «Тримати подалі від тепла», «Захищати від сонця», «Не кидати». Якщо тару можна складати, додайте «Ліміт шарів», інакше — «Не штабелювати». На складі тримайте палети в тіні, а на рампі — під навісом; парасолька на піктограмі «Берегти від вологи» тут теж доречна.
Довгі важкі вироби
Для профілів, валів, шаф керування потрібні «Стропувати тут» і «Центр ваги». Додайте «Не використовувати вилковий навантажувач тут», якщо низький кліренс або слабкі борти. Комбінація «Це вгору» і «Верх важкий/нестійкий» попереджає бригаду про потребу ременів і підкладок. Такі вантажі не перекочують, тож піктограма «Не катити» знімає спокусу «швидко прокрутити» деталь до дверей.
Розміри, контраст і матеріали носіїв
Щоб піктограма була читабельна, дотримуйтесь простого правила: висота символу не менша за ширину долоні, а товщина ліній — не менше кількох міліметрів при друці. Контраст — чорне на білому або біле на чорному; кольоровий фон використовуйте обережно, щоби не «провалити» знаки. На плівкові обмотки добре лягають етикетки з агресивним клеєм; на дерев’яні та фанерні ящики підходить трафарет чи прямий друк. Для бочок — бірки на пластикових стяжках, які не знімаються без сліду.
